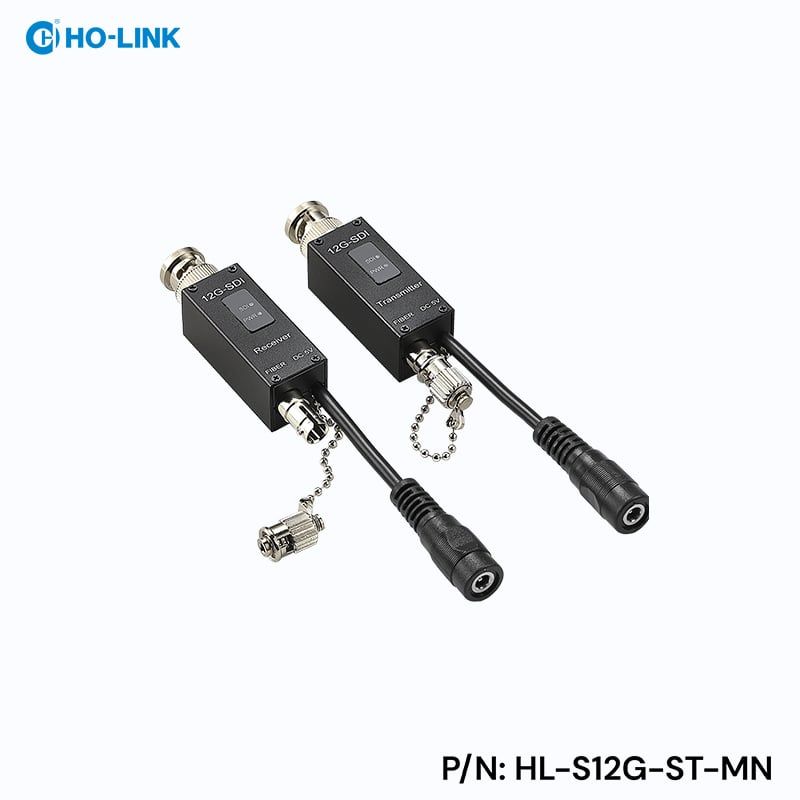

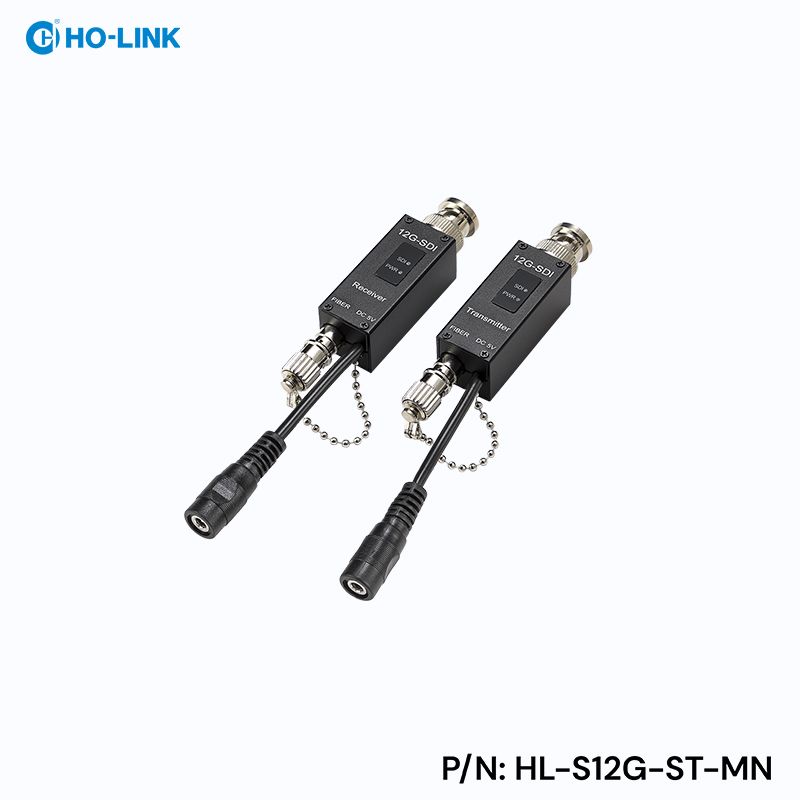

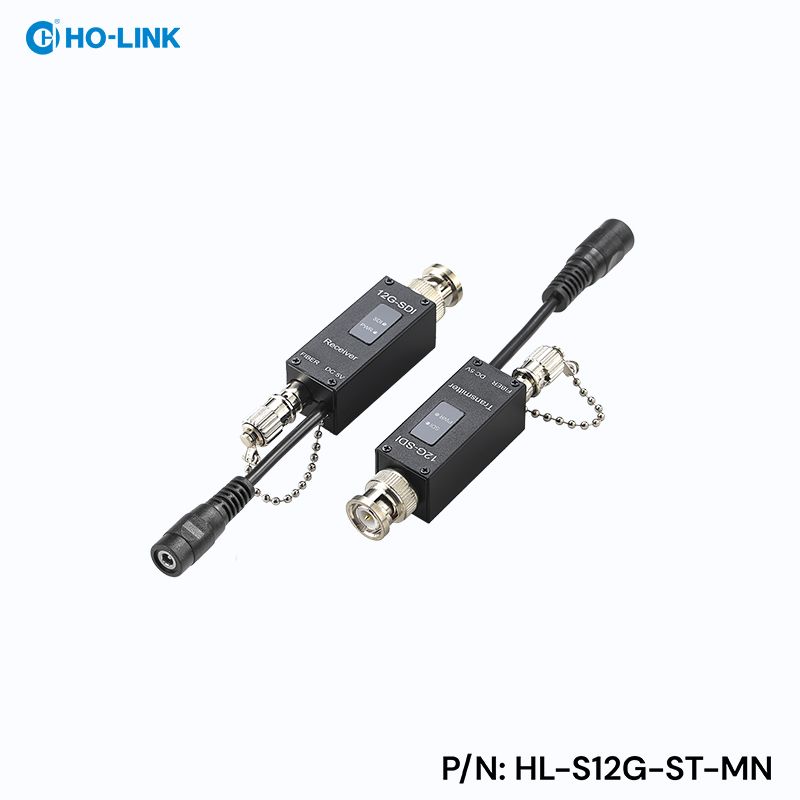

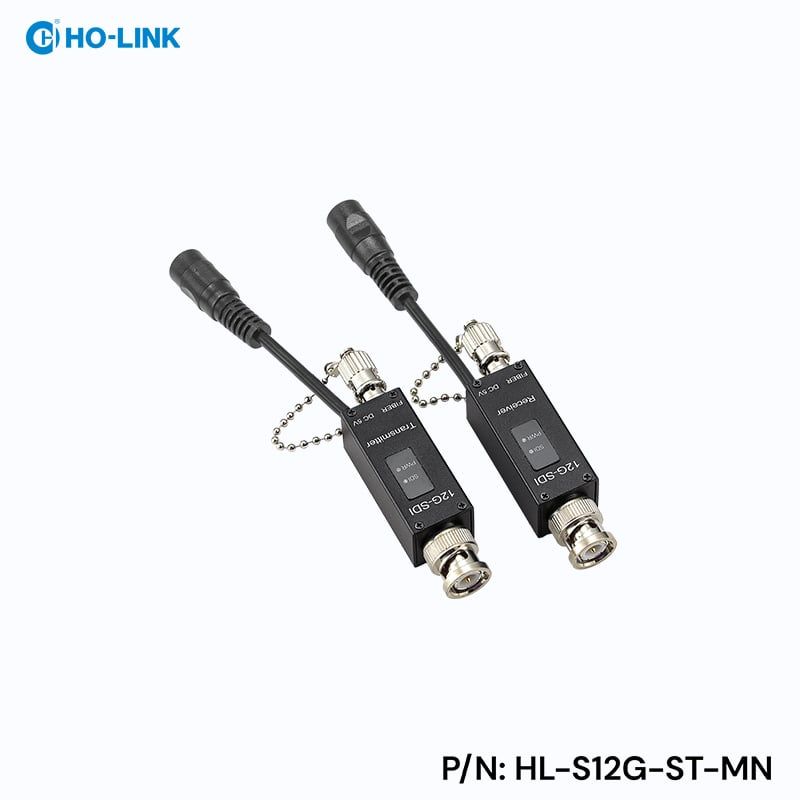

Bộ chuyển đổi 12G SDI qua quang mini cổng ST HO-LINK HL-S12G-ST-MN
Bộ chuyển đổi 12G-SDI sang quang mini HO-LINK sử dụng cổng quang ST có khả năng truyền tín hiệu SDI 4K qua cáp quang khoảng cách tối đa 10km.
- Hỗ trợ tín hiệu 12G-SDI / 6G-SDI / 3G-SDI / HD-SDI / SDI / ASI
- Băng thông 12G
- Cổng quang: ST simplex
- Nguồn: DC 5V
Bộ chuyển đổi 12G-SDI sang quang mini HO-LINK được phân phối chính hãng tại Thiên Tân Telecom.
Bộ chuyển đổi SDI sang quang chuẩn ST 12G-SDI bản mini được phát triển bởi HO-LINK TECH, với quyền sở hữu trí tuệ độc lập, tận dụng lợi thế của các sản phẩm tương tự trong và ngoài nước, kết hợp với nhu cầu thực tế của thị trường . thông qua sợi quang một lõi có thể truyền video 12G-SDI chuyển tiếp một kênh , không bị trễ , không nén , mở rộng tín hiệu chất lượng cao 10km .
Bộ chuyển đổi SDI sang quang mini HO-LINK chuẩn ST tích hợp phục hồi xung nhịp nối tiếp , cân bằng tín hiệu và điều khiển đường truyền , phát hiện tự động tín hiệu đầu vào 12G-SDI / 6G-SDI / 3G-SDI / HD-SDI / SDI / ASI, tương thích với các tiêu chuẩn SMPTEST2082- 1 (12GUHD-SDI), ST2081-1 (6GUHD-SDI), SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE305M, SMPTE310M.
Bảng mạch của bộ chuyển đổi 12G-SDI sang quang mini chuẩn ST sử dụng thiết kế nhiều lớp, ổn định và đáng tin cậy, khả năng chống nhiễu mạnh mẽ. Tất cả các thành phần trên bộ chuyển đổi bao gồm đầu nối được sử dụng sản phẩm của các nhà sản xuất nổi tiếng quốc tế với chất lượng đáng tin cậy. Sản phẩm được thiết kế vỏ nhôm, chống ăn mòn, chức năng dẫn nhiệt và dẫn nhiệt vượt trội;
Các ưu điểm của bộ chuyển đổi 12G-SDI sang quang:
- Hỗ trợ ST-2082-1 (12G), ST-2081-1 (6G), ST-424 (3G), ST-292 (HD) và ST-259 (SD); tương thích với DVB-ASI và AES10 (MADI);
- Cả thiết bị truyền và nhận đều có chức năng clock recovery ; (bộ khôi phục đồng hồ có thể giảm hiện tượng biến động tần số cao và tái tạo hoàn toàn dữ liệu với đồng hồ có độ biến động thấp thuần túy);
- Clock recovery được khóa ở với các tốc độ phân chia tần số 11,88Gbps, 5,94Gbps, 2,97Gbps, 1,485Gbps hoặc 1,001 và tốc độ SMPTE là 270Mbps;
- Đầu vào tín hiệu có chức năng cân bằng cáp tự động (EQ), đầu ra có chức năng ổ đĩa (CD) giúp đảm bảo chất lượng tín hiệu được truyền đi một cách chính xác, ổn định và rõ ràng;
- Khả năng tương thích single mode/multi mode, khoảng cách truyền single mode 550M, khoảng cách truyền multi mode 10KM
- Hỗ trợ hiển thị đèn trạng thái;
- Cắm và chạy, không cần cài đặt ;
Thông số kĩ thuật bộ chuyển đổi SDI sang quang 4K mini HO-LINK:
| Fiber parameter | |
| Wavelength | 1310nm |
| Rate | 12Gbps |
| Transmitterpower | 0~-3dB |
| Receiver sensitivity | -12dB |
| Fiber connector | ST |
| Optical module parameter | Multi-modefiber, 550m Single-mode fiber,10km |
| Video parameter | |
| Protocol standard | SMPTE ST-2082 |
| SMPTE rate | 270Mbit/s,1.48Gbit/s,2.97Gbit/s,5.94Gbit/s,11.88Gbit/s |
| Support standard (digital video format) | SMPIE 259M SD-SDI 480i，576i SMPIE 344M ED-SDI 480P, 576P SMPIE 292M HD-SDI 720P, 1080i SMPIE 424M 3G-SDI 1080P60Hz SMPIE ST-2081 6G-SDI 2160P30Hz SMPIE ST-2082 12G-SDI 2160P60Hz |
| EQ mode cable transmission distance | 75m at 11.88Gbps 120m at 5.94 Gbps 200m at 2.97 Gbps 300m at 1.485 Gbps 600m at 270Mbps |
| Signal amplitude | 800mV±10% |
| Impedance | 75Ω |
| Connector | The BNCmeet the IEC169-8 standard |
| Equipment information | |
| The shell metal | Aluminium alloy |
| Way to install | Direct plug-in |
| Product size | 80*17*17mm |
| Product net weight (unit: pair) | 0.09KG |
| Product weight (including the outer packaging) | 0.2KG |
| Packingsize | 210*160*46mm |
| Input voltage | 100VAC～242VAC,50-60Hz |
| Power supply | DC 5V |
| Power dissipation | ＜1.5W |
| Overload protection | provide |
| Over current protection | provide |
| Other parameter | |
| Operating temperature | -20°C ~+75°C |
| Storage temperature | -40°C ~+85°C |
| Relative humidity | From 5 to 95% (non-condensing) |
| MTBF | > 10,0000hours |
