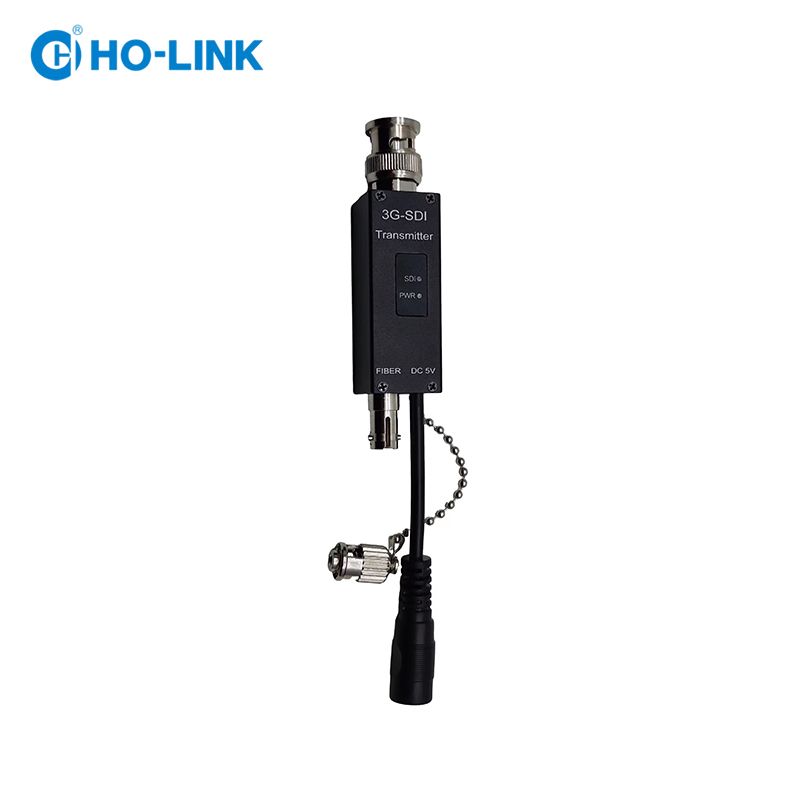

Bộ chuyển đổi 3G-SDI mini cổng quang ST thương hiệu HO-LINK

Bộ chuyển đổi 3G-SDI mini cổng quang ST thương hiệu HO-LINK áp dụng công nghệ truyền dẫn cáp quang Gigabit kỹ thuật số tiên tiến tiêu chuẩn quốc tế. Tín hiệu 3G-SDI có thể được truyền qua 1 sợi quang với khả năng truyền dẫn đường dài, chất lượng cao không bị biến dạng. Tín hiệu SDI qua cáp quang có hiệu suất ổn định, chất lượng hình ảnh rõ nét và độ ổn định cao. Đèn LED báo trạng thái trên thân thiết bị có thể quan sát trực quan trạng thái hoạt động của thiết bị.

Mô tả về các tính năng của bộ chuyển đổi 3G-SDI mini cổng quang ST thương hiệu HO-LINK

 - SDI là viết tắt của Serial Digital Interface, đây là một tiêu chuẩn video kĩ thuật số được phát triển bởi  tổ chức SMPTE.

          Ví dụ: ITU-R, BT.656, SMPTE . 259M xác định giao diện video kỹ thuật số cho cấp độ phát sóng; một tiêu chuẩn giao diện kỹ thuật số nối tiếp HD (HD-SDI) nổi tiếng cung cấp tốc độ dữ liệu 1,485 Gbit/s.

 - Tiêu chuẩn HD-SDI liên kết đôi được xác định trong SMPTE 372M , giao diện bao gồm một cặp liên kết SMPTE 292M, có khả năng cung cấp tốc độ truyền dữ liệu 2,970 Gbit/s. Giao diện  được sử dụng rộng rãi trong rạp chiếu phim kỹ thuật số hoặc HDTV HDTV 1080P , nó có thể có độ trung thực và độ phân giải tốt hơn so với HDTV thông thường. Trong những năm gần đây, giao diện 3G-SDI bao gồm một liên kết nối tiếp 2,970 Gbit/s duy nhất được xác định trong SMPTE 424M, giao diện này sẽ thay thế HD-SDI liên kết đôi.

 - Các tiêu chuẩn nêu trên được sử dụng để truyền tín hiệu video kỹ thuật số không nén, không được mã hóa trong các thiết bị truyền hình phát sóng, cũng có thể được thêm vào dưới dạng mã thời gian và âm thanh nhúng cần thiết. Tín hiệu truyền qua cáp đồng trục có khoảng cách thường nhỏ hơn 300m.

 - Tín hiệu được truyền qua cáp quang được xác định theo tiêu chuẩn SMPTE 297M có thể được truyền đi xa với khoảng cách bị giới hạn ở chiều dài tối đa của sợi quang hoặc repeater.

 - Thông thường, SDI và HD-SDI chỉ được áp dụng cho thiết bị quay chụp chuyên nghiệp  . Trong các thiết bị truyền dẫn, các thỏa thuận cấp phép khác nhau hạn chế các giao diện kỹ thuật số không được mã hóa, cấm chúng sử dụng các thiết bị thông thường như Blu-Ray,  video CR.

Các ưu điểm của bộ chuyển đổi 3G-SDI qua quang HO-LINK

1. 1. Tuân thủ các tiêu chuẩn DVB-ASI, SMPTE424M, SMPTE292M và SMPTE259M (C);
2. 2. Sử dụng công nghệ xử lý kỹ thuật số đầy đủ, hình ảnh rõ nét, không lệch pha màu;
3. 3. Với mạch APC, công suất quang đầu ra không đổi, dải động lớn;
4. 4. Đầu vào có cáp cân bằng để bù cho tổn thất truyền dẫn cáp;
5. 5. Với mạch jitter tín hiệu phục hồi đồng hồ đầu ra, nó có thể xử lý tín hiệu méo rất tốt;
6. 6. Khoảng cách truyền cáp đầu vào / đầu ra lên tới 80m (cáp BELDEN8281);
7. 7. Thiết kế cấp công nghiệp, thiết kế mô-đun giúp thiết bị trở nên đáng tin cậy và linh hoạt;
8. 8. Khả năng tương thích đa chế độ đơn, không có khoảng cách chuyển tiếp lên tới 10  km;
9. 9. Hỗ trợ tín hiệu bệnh lý:

9.1 tín hiệu PLL; để phát hiện trạng thái khóa của vòng khóa pha SDI. Đảm bảo rằng vòng khóa pha của thiết bị đầu cuối quang có thể hoạt động bình thường mà không cần khóa trong bất kỳ cảnh nào;

9.2 Tín hiệu cân bằng; nó sẽ phản ánh thực sự trạng thái thiết kế của bộ cân bằng. Cân bằng và xử lý hiệu quả các tín hiệu cáp đồng trục ở các khoảng cách khác nhau trong một phạm vi nhất định để đảm bảo tính toàn vẹn của tín hiệu;

9.3 Tín hiệu ma trận SDI; tổng hợp hai tín hiệu trên. Bất kể ngày hay đêm, hình ảnh do bất kỳ cảnh nào tạo ra đều có thể đảm bảo truyền tải hiệu quả;

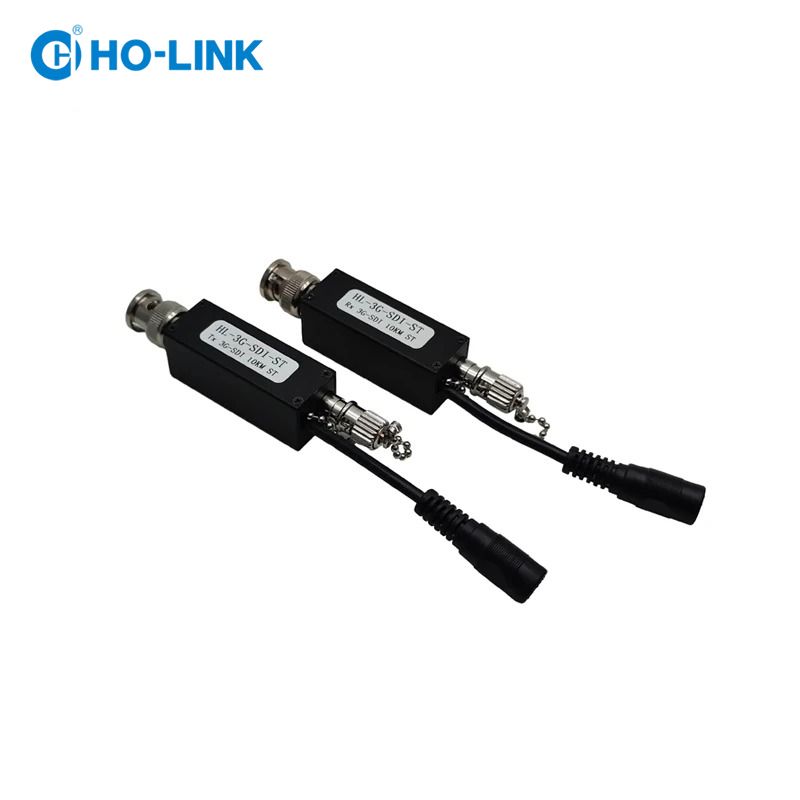

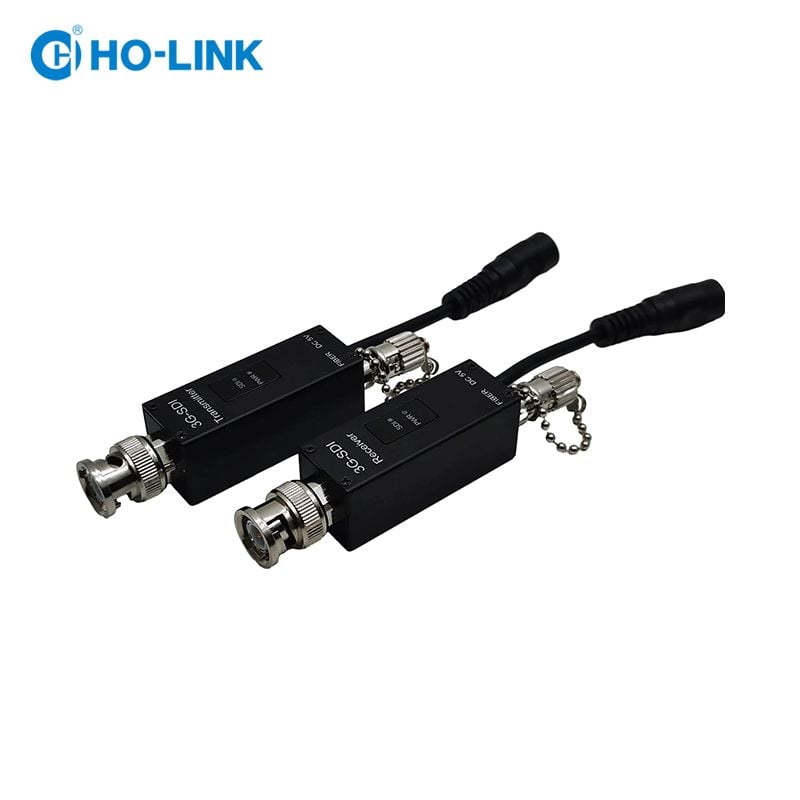

1. 10. Các thiết bị được sử dụng theo cặp. lưu ý rằng các thiết bị được phân biệt giữa máy phát và máy thu;

Thông số kĩ thuật của bộ chuyển đổi 3G-SDI mini cổng quang ST
