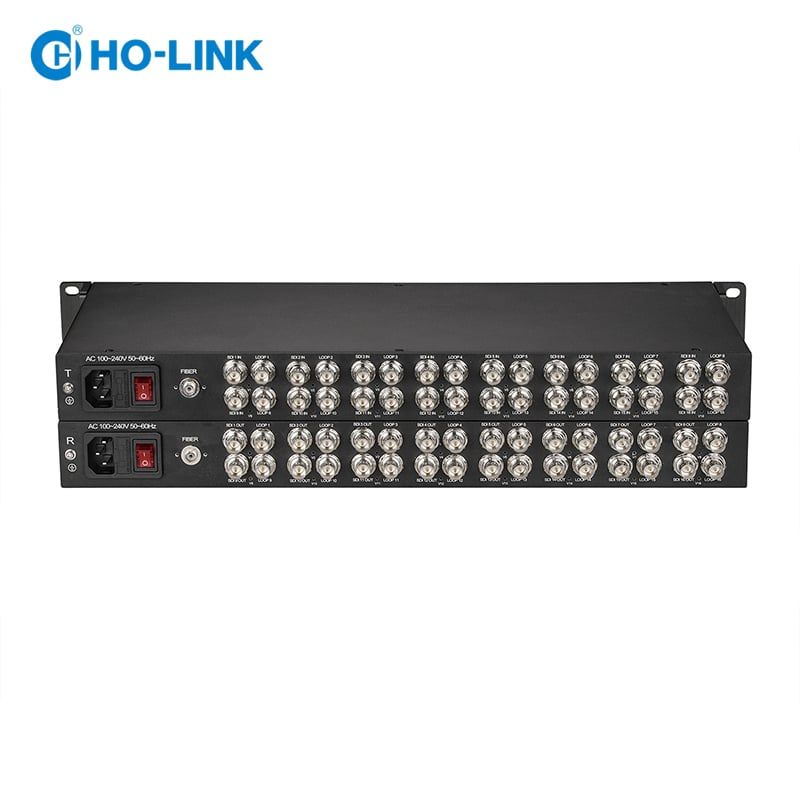

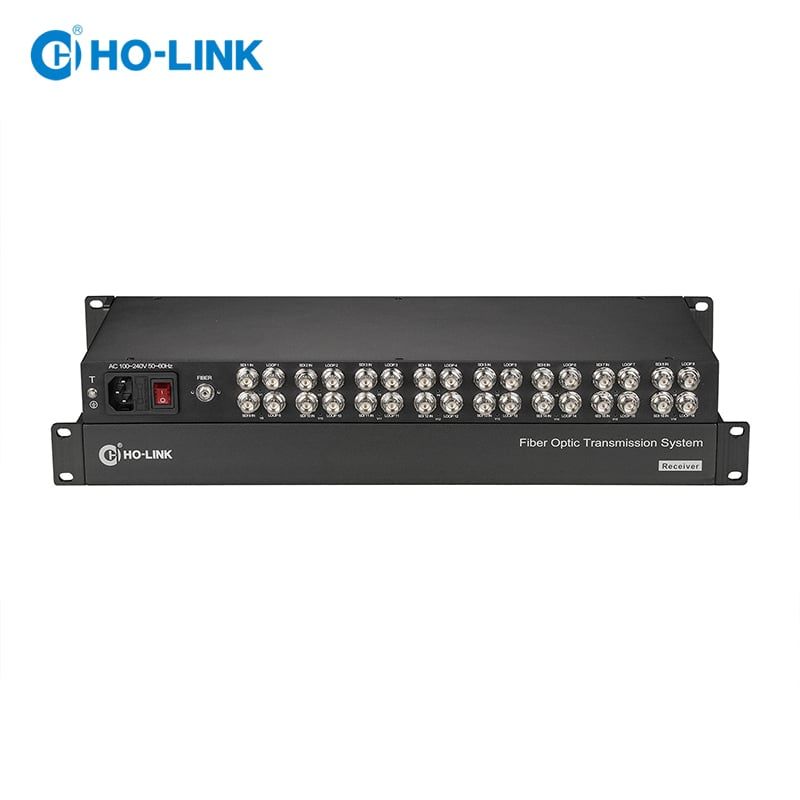

Bộ chuyển đổi 3G SDI sang quang 16 kênh HO-LINK HL-3GSDI-16V-T/R

Bộ chuyển đổi 3G-SDI sang quang 16 kênh 1 chiều HO-LINK HL-3GSDI-16V-TR hỗ trợ kéo dài tín hiệu 3G-SDI qua cáp quang single mode khoảng cách tối đa 20km. Bộ chuyển đổi 3G-SDI sang quang HO-LINK sử dụng các tiêu chuẩn thiết kế hiện đại giúp cho việc kéo dài tín hiệu 3G-SDI được đơn giản và dễ dàng:

- Giao diện kỹ thuật số nối tiếp (SDI) là một tiêu chuẩn giao diện video kỹ thuật số được phát triển bởi tổ chức SMPTE. Ví dụ: ITU-R, BT.656, SMPTE . 259M xác định giao diện video kỹ thuật số cho cấp độ phát sóng; một tiêu chuẩn giao diện kỹ thuật số nối tiếp HD (HD-SDI) nổi tiếng cung cấp tốc độ dữ liệu 1,485 Gbit/s. Tiêu chuẩn HD-SDI liên kết đôi được xác định trong SMPTE 372M , giao diện bao gồm một cặp liên kết SMPTE 292M, có khả năng cung cấp tốc độ truyền dữ liệu 2,970 Gbit/s. Giao diện  được sử dụng rộng rãi trong rạp chiếu phim kỹ thuật số hoặc HDTV HDTV 1080P , nó có thể có độ trung thực và độ phân giải tốt hơn so với HDTV thông thường.  Trong những năm gần đây, giao diện 3G-SDI bao gồm một liên kết nối tiếp 2,970 Gbit/s duy nhất được xác định trong SMPTE 424M, giao diện này sẽ thay thế HD-SDI liên kết đôi.

- Các tiêu chuẩn này được sử dụng để truyền tín hiệu video kỹ thuật số không nén, không được mã hóa trong các thiết bị truyền hình phát sóng, cũng có thể được thêm vào dưới dạng mã thời gian và âm thanh nhúng cần thiết.  Truyền cáp đồng trục, khoảng cách thường nhỏ hơn 300m. Thông số kỹ thuật của sợi như được xác định bởi SMPTE 297M có thể được truyền ở khoảng cách  xa được giới hạn ở độ dài sợi quang hoặc bộ lặp tối đa. Thông thường, SDI và HD-SDI chỉ được áp dụng cho tầm nhìn chuyên nghiệp  . Trong các thiết bị tần số, nhiều thỏa thuận cấp phép khác nhau hạn chế các giao diện kỹ thuật số không được mã hóa, cấm chúng sử dụng các thiết bị tiêu dùng như Blu-Ray và các cá nhân  sử dụng video CR.

Ưu điểm của bộ chuyển đổi 3G-SDI sang quang HO-LINK

 - Tuân thủ các tiêu chuẩn DVB-ASI, SMPTE424M, SMPTE292M và SMPTE259M (C);

 - Sử dụng công nghệ xử lý kỹ thuật số đầy đủ, hình ảnh rõ nét, không có sự lệch pha màu;

 - Với mạch APC, công suất quang đầu ra không đổi, dải động lớn;

  - Công nghệ CWDM đạt được khả năng truyền tín hiệu đa kênh, dung lượng lớn, dễ nâng cấp;

 - Đầu vào có cân bằng cáp để bù đắp cho việc mất truyền cáp;

 - Với mạch giảm nhiễu tín hiệu phục hồi xung nhịp đầu ra, nó có thể xử lý rất tốt các tín hiệu bị biến dạng;

 - Khoảng cách sợi cáp đầu vào/đầu ra lên tới 80m (cáp BELDEN8281);

 - Thiết kế cấp công nghiệp, thiết kế mô-đun làm cho thiết bị trở nên đáng tin cậy và linh hoạt;

 - Khả năng tương thích cáp single mode, multi mode, không cần thiết bị chuyển tiếp, khoảng cách tối đa lên tới 20 km;

 - Chuẩn Rack 1U

 - Hỗ trợ tín hiệu bệnh lý (tùy chọn):

   + tín hiệu PLL; để phát hiện trạng thái khóa của vòng khóa pha SDI. Đảm bảo rằng vòng khóa pha của thiết bị đầu cuối quang có thể hoạt động bình thường mà không cần khóa trong bất kỳ cảnh nào;

   + Tín hiệu cân bằng; nó sẽ phản ánh thực sự trạng thái thiết kế của bộ cân bằng. Cân bằng và xử lý hiệu quả các tín hiệu cáp đồng trục ở các khoảng cách khác nhau trong một phạm vi nhất định để đảm bảo tính toàn vẹn của tín hiệu;

   + Tín hiệu ma trận SDI; tổng hợp hai tín hiệu trên. Bất kể ngày hay đêm, hình ảnh do bất kỳ cảnh nào tạo ra đều có thể đảm bảo truyền tải hiệu quả;

 - Cắm và chạy, không cần thiết lập;

 - Các thiết bị được sử dụng theo cặp. lưu ý rằng các thiết bị được phân biệt giữa thiết bị truyền và thiết bị nhận;
