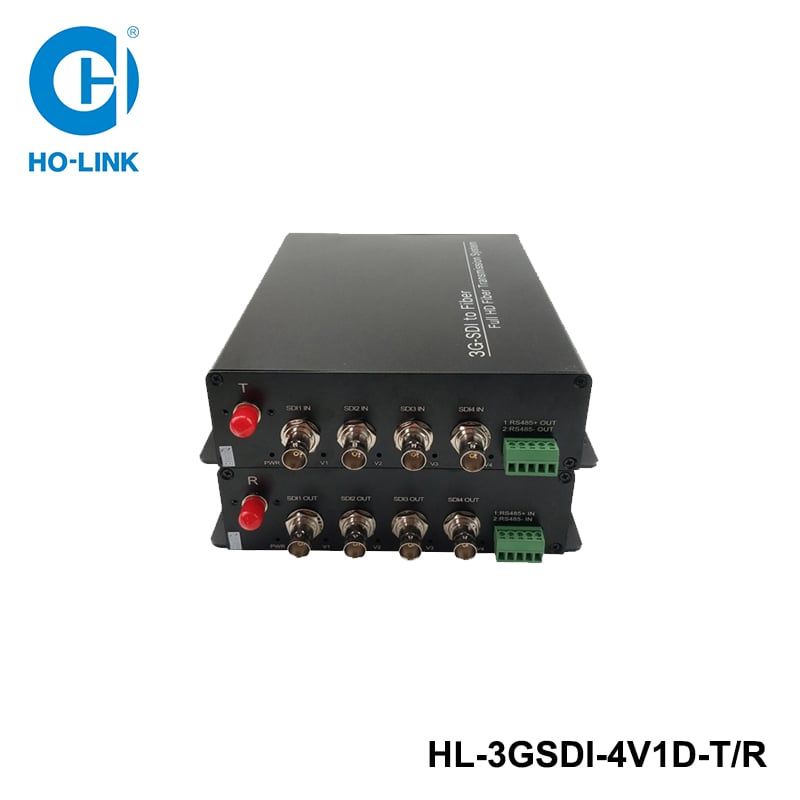

Bộ chuyển đổi 3G-SDI sang quang 4 kênh HL-3GSDI-4V1D-T/R
Bộ chuyển đổi quang kỹ thuật số video Ho-Link HD-SDI/3G-SDI áp dụng công nghệ truyền dẫn cáp quang gigabit hoàn toàn kỹ thuật số tiên tiến quốc tế, tín hiệu video HD-SDI/3G-SDI có thể được truyền qua 1 sợi quang với chất lượng cao, không bị biến dạng. , truyền dẫn đường dài. Loạt bộ chuyển đổi video sang cáp quang này có hiệu suất ổn định, chất lượng hình ảnh rõ nét và độ ổn định cao với chỉ báo trạng thái LED trên thân thiết bị. Trạng thái làm việc của các thiết bị có thể được quan sát trực quan. Đồng thời, giá trị công tắc, điện áp, trạng thái làm việc và thông tin tín hiệu ngược hữu ích khác có thể được điều khiển bằng RS485 hoặc RS232. Điều này làm cho thiết bị của chúng tôi linh hoạt hơn khi có yêu cầu khác nhau của khách hàng.
Tính năng sản phẩm bộ chuyển đổi 3G-SDI sang quang 4 kênh HO-LINK HL-3GSDI-4V1D-T/R
- Mở rộng video 3G-SDI, HD-SDI hoặc SD-SDI đa tốc độ không nén qua cáp quang
- Hỗ trợ tương thích SMPTE 424M, SMPTE 292M, SMPTE 259M hoặc DVB-ASI
- Với phục hồi đồng hồ, định hình đồng hồ
- Vượt qua bài kiểm tra Bệnh lý (môi trường cực kỳ khắc nghiệt)
- Hỗ trợ luồng âm thanh kỹ thuật số nhúng
- Hỗ trợ cáp quang đơn mode cho khoảng cách lên tới 60 km
- Truyền video theo thời gian thực cho chất lượng và độ phân giải vượt trội
- Trạng thái đèn LED cung cấp chỉ báo nhanh về các thông số vận hành
- Không có EMI hoặc RFI và không có vòng tiếp đất
- Hỗ trợ trao đổi nóng, độc lập hoặc giá đỡ
- Sản xuất theo thông số kỹ thuật của khách hàng, cung cấp OEM
Thông số kĩ thuật của bộ chuyển đổi 3G-SDI 4 kênh qua quang HO-LINK HL-3GSDI-4V1D-T/R
Optical | Wavelength | 1310nm&1470nm-1610nm |
Fiber Type | Single mode, single fiber(default) | |
Distance | 0km~60km | |
Fiber Interface | FC(default) LC/SC/ ST (optional) | |
SDI Video | Video Interface Number | 4 |
Physical Interface | BNC | |
Max Resolution | 1920 x 1080 @ 60Hz | |
Video Input and Output Impedance | 75Ω (unbalanced) | |
Video Input/out put Voltage | Typical:1Vpp,Min 0.5Vpp, Max 1.5Vpp | |
Video Bits Rate | Max 2.97Gb/s | |
Video SDI standard | 270Mbps(SD-SDI),1.485Gbps/M(HD-SDI),SMPTE425M3Gb/s Mapping(3G-SDI),SMPTE424M 3Gb/s serial interface(3G-SDI) | |
Data | Physical Interface | The industry standard connecting terminal |
Interface Signal | RS485/RS422/RS232/Manchester | |
Baud Rate | 0-400Kbps | |
BER | < 10 -9 | |
Operation Mode | Full duplex / half duplex | |
Electrical & Mechanical | Input Power Requirements | DC 5V |
Power Adapter | AC 100V~240V | |
Dimensions | 19.2*16.7*4.9cm | |
Packing | 34.5*21*9cm | |
Weight | 1.35KG | |
Environmental | Operating temperature | -20°C ~ +75°C |
Storage temperature | -40°C ~ +85°C | |
Working humidity | 0% ~ 95% (non-condensing) | |
MTBF | >100,000 hours |
