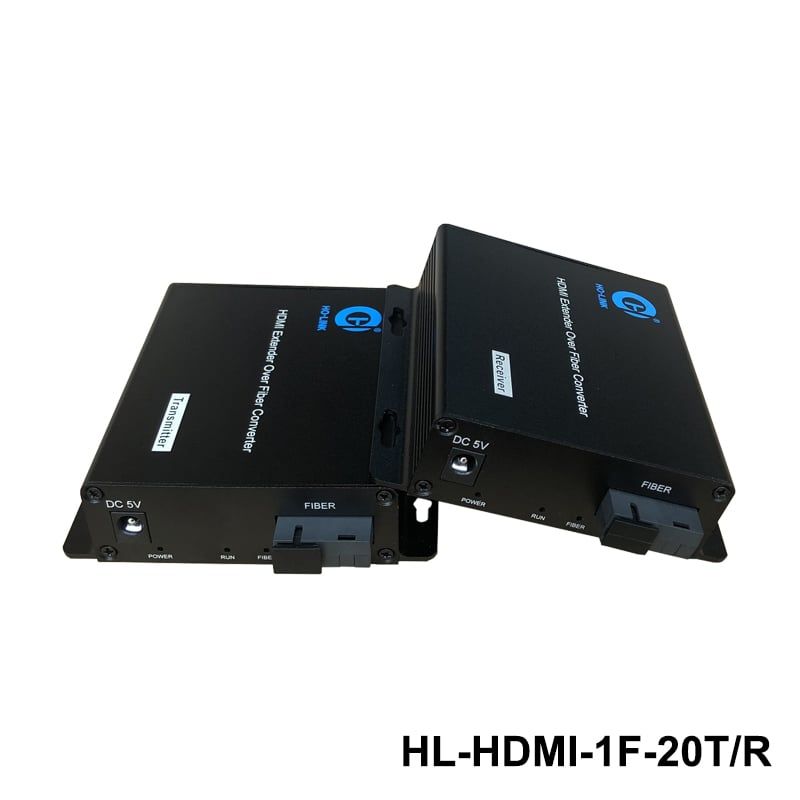

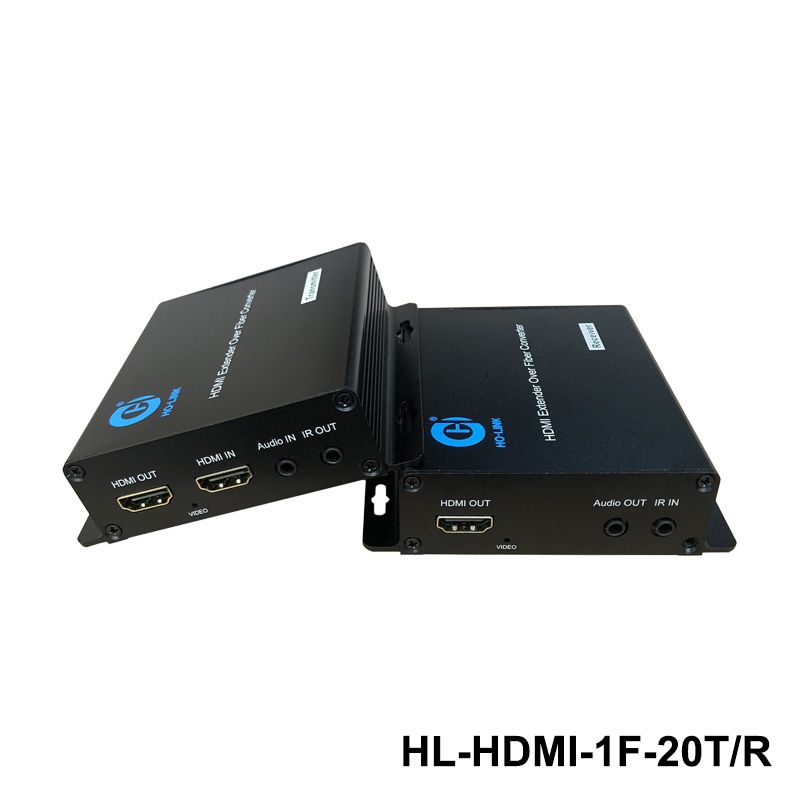

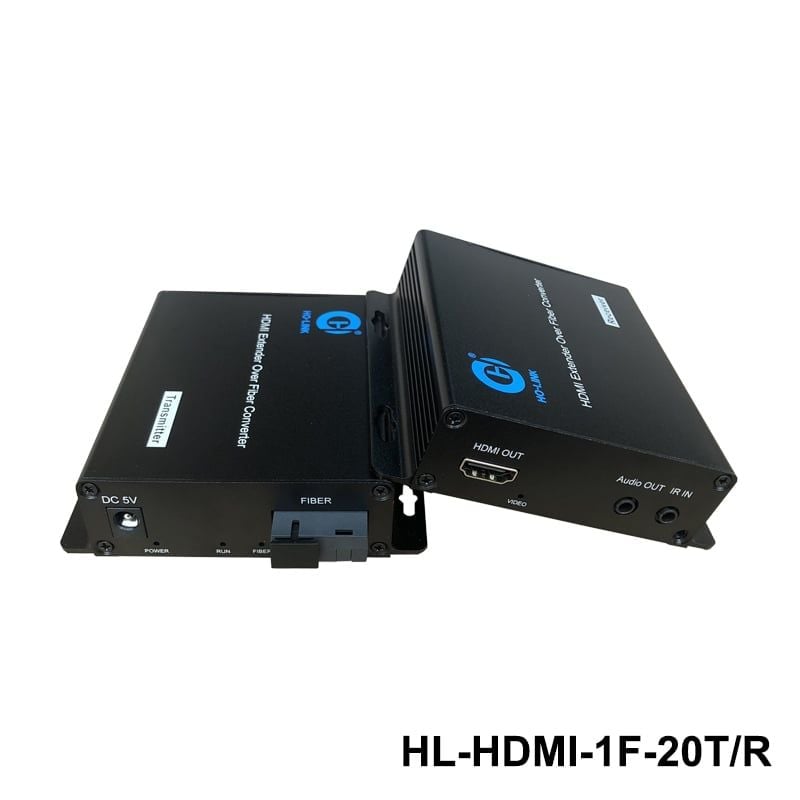

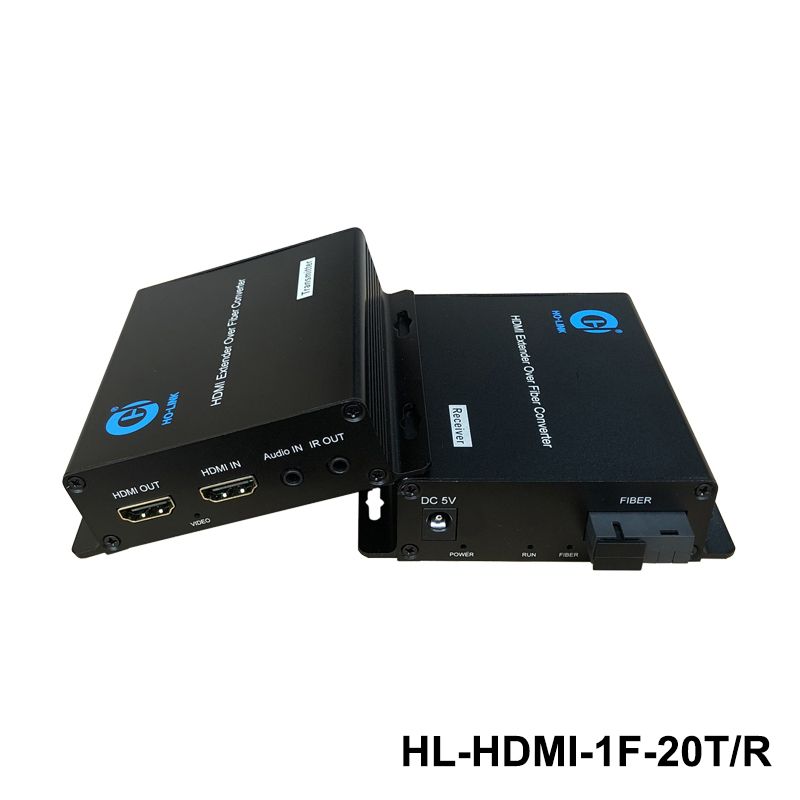

Bộ chuyển đổi HDMI sang quang HO-LINK HL-HDMI-1F-20TR
Bộ chuyển đổi HDMI sang quang HO-LINK HL-HDMI-1F-20TR được sử dụng để mở rộng quá trình truyền tín hiệu âm thanh và video HDMI qua cáp quang. Sản phẩm thường được sử dụng khi độ dài giới hạn cáp HDMI không thể đáp ứng khoảng cách truyền. Bộ chuyển đổi HDMI sang quang truyền tín hiệu âm thanh và video HDMI tới người dùng thông qua sợi quang với khoảng cách 20km, khoảng cách tối đa có thể mở rộng đến 120KM. Thiết bị hỗ trợ giao thức mạng TCP / IP, có thể nhận ra một bộ phát đến nhiều bộ thu truyền qua các bộ chuyển mạch ethernet, truyền từ xa trong khi hỗ trợ đầu ra HDMI cục bộ, hỗ trợ truyền ngược hồng ngoại, truyền âm thanh độc lập, đảm bảo sự ổn định của tín hiệu đồng thời giảm chi phí cho người dùng. Âm thanh tích hợp EDID của bộ mở rộng HDMI cấp thương mại qua sợi quang giúp cải thiện đáng kể khả năng tương thích của thiết bị. Thiết bị có khoảng cách truyền dài, chi phí sử dụng thấp, lắp đặt thuận tiện, khả năng tương thích tốt và là một chế độ truyền dẫn ổn định và hiệu quả.
Được sử dụng rộng rãi trong hệ thống phát hành thông tin, giám sát an ninh, hệ thống hội nghị truyền hình, hệ thống giảng dạy HD, ghép màn hình LCD Màn hình lớn, màn hình ghép LED, kết hợp chiếu kỹ thuật và các dự án khác.
Đặc trưng của bộ chuyển đổi HDMI qua quang HO-LINK:
- HDMI video hỗ trợ độ phân giải tối đa 1920*1080P@60Hz khả năng tương thích hướng xuống
- Công cụ giải mã HDCP tích hợp để nhận nội dung âm thanh và video được bảo vệ
- Chế độ truyền trong suốt EDID, tự động khớp với nguồn tín hiệu và thiết bị hiển thị
- Máy phát hỗ trợ chức năng giám sát vòng lặp cục bộ
- Hỗ trợ âm thanh kỹ thuật số nhúng 24bit
- Hỗ trợ tương tự độc lập của âm thanh 3,5 mm
- Hỗ trợ chức năng nhúng / hủy nhúng âm thanh
- Hỗ trợ chức năng hồng ngoại IR đảo ngược
- Hỗ trợ điểm tới điểm, điểm tới nhiều đường truyền thông qua bộ chuyển mạch ethernet (tối đa 255 điểm)
- Hỗ trợ sợi đơn/sợi kép (tùy chọn)
- Chế độ đơn / khả năng tương thích đa chế độ, khoảng cách truyền đa chế độ là 1KM, khoảng cách truyền đơn chế độ là 20KM, có thể tùy chỉnh lên tới 120km
- Mạch bảo vệ tĩnh điện ESD tích hợp, cài đặt đơn giản, cắm và chạy
- Thiết bị có bộ phát phân biệt (nguồn tín hiệu), bộ thu (đầu hiển thị)
Thông số kĩ thuật của bộ chuyển đổi HDMI quang quang HO-LINK HL-HDMI-1F-20T/R
Fiber index | |
Wavelength | 1310-1550nm |
Tx power | ＞-8db |
Rx sensitivity | ＞-26db |
Fiber connector | SC default FC / LC / ST (Optional) |
Video index | |
Video version | HDMI 1.3 (full-digital) |
HDCP protocol | 1.2 |
Maximum pixel clock | 148.5MHZ |
Resolution | 720 (1440) x 480i @ 59.94/60Hz 720 (1440) x 576i @ 50Hz 720 x 480p @ 59.94/60Hz 720 x 576p @ 50Hz 1280 x 720p @ 59.94/60Hz 1280 x 720p @ 50Hz 1920 x 1080i @ 59.94/60Hz 1920 x 1080i @ 50Hz 1920 x 1080p @ 23.98/24Hz 1920 x 1080p @ 59.94/60Hz 1920 x 1080p @ 50Hz |
Effective cable length | Less than 10m |
Physical interface | The HDMI-A interface |
Audio index | |
Sampling frequency | 32k、44.1k、48k、64k、88.2k、96k、176.4k、192kHz |
Sampling depth | 24bit |
Dynamic bandwidth | 96db |
Total harmonic distortion(THD) | -88db |
Signal to noise ratio（SNR） | 96db |
Audio input / output impedance | 600Ω |
Signal level | VPP 3.3V |
Physical interface | 3.5mm stereo audio socket |
Signal type | Analog stereo channel |
IR index | |
Infrared interface | Standard 3.5mm interface |
Infrared frequency | Standard with 20-60KHz |
Signal type | Digit signal |
Infrared transmission direction | Reverse transmission |
Other indexes | |
Operating temperature | -20°C ~75°C |
Storage temperature | -40°C ~85°C |
Product size | 104*104*28mm |
Product net weight (Pair) | 0.35/kg |
Product weight (including outer packaging) | 0.6/kg |
Product outer packaging dimensions | 275*220*55mm |
Power supply | 5V 1A |
Power dissipation |
|
