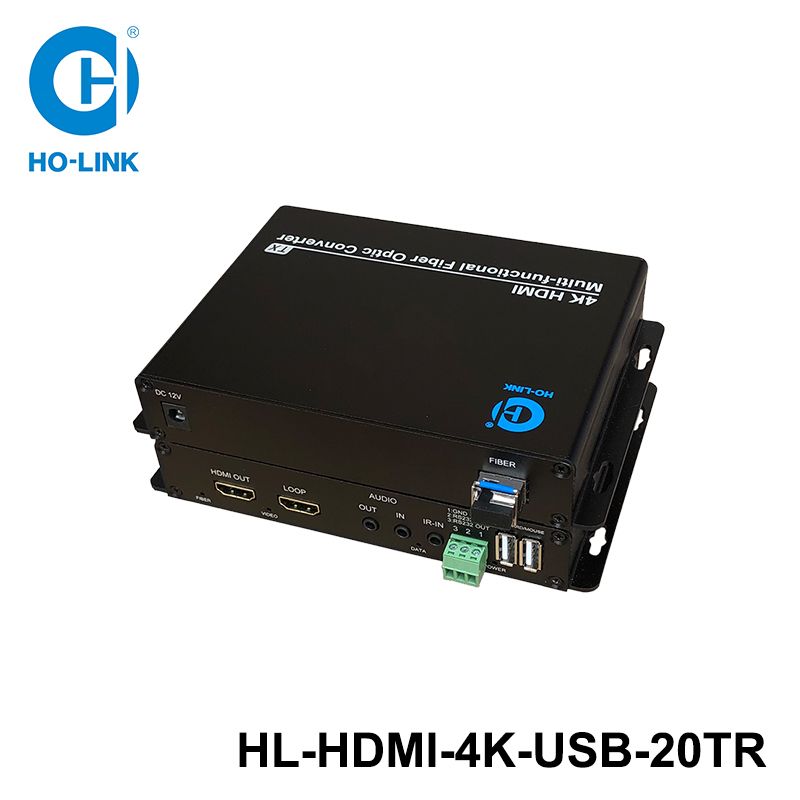

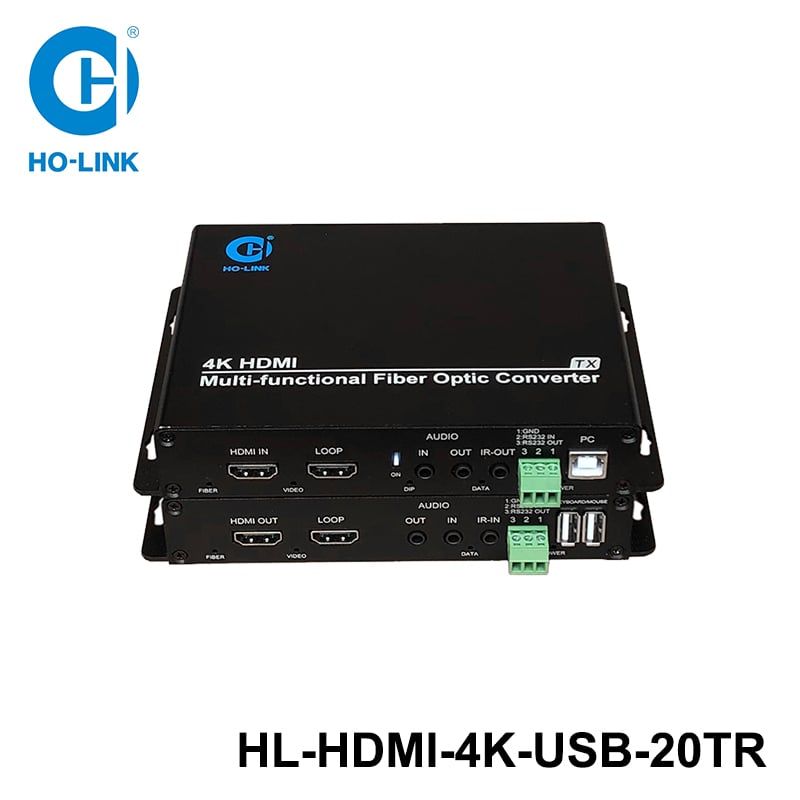

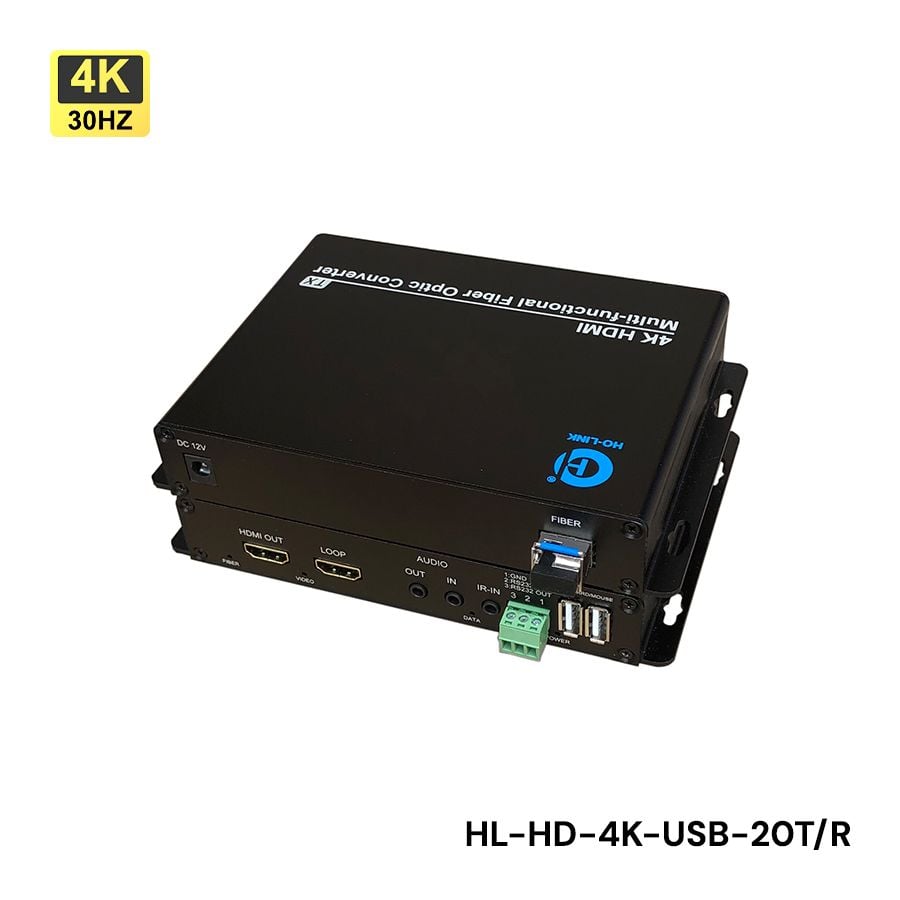

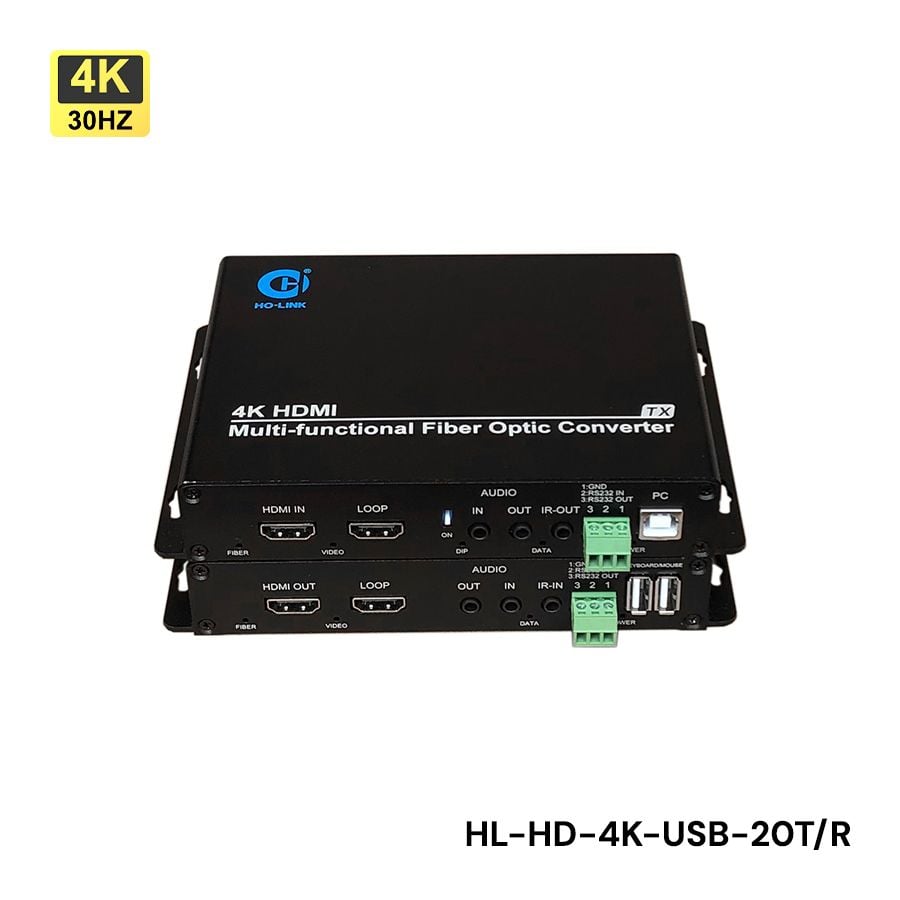

Bộ chuyển đổi HDMI sang quang 4K có USB HO-LINK HL-HDMI-4K-USB-20TR
Bộ chuyển đổi HDMI sang quang 4K có USB Ho-Link sử dụng cho tín hiệu video/âm thanh/dữ liệu bao gồm 1 thiết bị phát và 1 thiết bị thu. Đầu ra video, âm thanh và dữ liệu từ máy chủ (nguồn tín hiệu video HD, HD DVD/DVR và các thiết bị khác) được mở rộng tới người dùng từ xa thông qua một sợi quang lõi và hình ảnh cũng như âm thanh của máy chủ được phát sóng thực thời gian ở đầu xa.
Đặc trưng của bộ chuyển đổi HDMI sang quang 4K KVM HL-HDMI-4K-1USB-20TR
1. Hỗ trợ tối đa khả năng tương thích hướng xuống 4096*2160@30Hz
2.Hỗ trợ tiêu chuẩn quốc tế HDCP 1.4
3.EDID chế độ truyền trong suốt
4.Hỗ trợ RGB4:4:4 YUV4:4:4 4:2:2 4:2:0
5. Hỗ trợ tín hiệu DDC CEC HPD
6. Hỗ trợ video HDMI 4K với vòng lặp
7.Hỗ trợ chức năng KVM (bàn phím và chuột)
8. Hỗ trợ truyền hồng ngoại IR đảo ngược 1 kênh (tùy chọn)
9. Hỗ trợ 1 kênh âm thanh nổi 3.5 độc lập hai chiều, hỗ trợ chuyển tiếp chức năng nhúng / không nhúng âm thanh
10. Hỗ trợ RS232 song công hoàn toàn hai chiều 1 kênh (RS485 bán song công tùy chọn)
11. Chức năng đóng tiếp điểm đảo ngược 1 kênh (tùy chọn)
12. Sợi đơn/sợi kép (tùy chọn)
13. Chế độ đơn / khả năng tương thích đa chế độ, khoảng cách truyền đa chế độ là 1KM, khoảng cách truyền đơn chế độ là 10KM
14. Độ trễ < 2 ms
15. Hỗ trợ tín hiệu trao đổi nóng, cắm và chạy, không cần cài đặt
Thông số kĩ thuật của bộ chuyển đổi HDMI qua quang 4K kèm cổng USB HO-LINK HL-HDMI-4K-1USB-20TR
Fiber index | |||||
Wavelength | 1310-1550nm | ||||
Bit rate | 10Gbps | ||||
Tx power | ＞-5db | ||||
Rx sensitivity | ＞-14db | ||||
Fiber connector | LC | ||||
Video index | |||||
Video bandwidth | 10Gbps | ||||
Maximum resolution | 4096*2160@30Hz downward compatibility | ||||
Maximum pixel clock | 297MHZ | ||||
Effective cable length | 10M | ||||
Physical interface | HDMI female | ||||
KVM(USB) index | |||||
Version | 1.1 | ||||
Tx physical interface | USB female type B | ||||
Rx physical interface | USB female type A | ||||
Audio index | |||||
Sampling frequency | 48K | ||||
Sampling depth | 24bit | ||||
Dynamic bandwidth | 96db | ||||
Total harmonical distortion (THD) | -88db | ||||
Signal to noise ratio（SNR） | 96db | ||||
Audio input/output impedance
| 600Ω | ||||
Signal level | VPP 3.5V | ||||
Physical interface | 3.5mm stereo audio socket | ||||
Signal type | stereo audio | ||||
IR index | |||||
Parameter | Min | Type | Max | Unit | Condition |
Optical current | 200 | - | 1030 | ｕA | IF=4mA,VCE=3.5V |
Peak wavelength | - | 940 | - | nm | 1F=20mA |
Spectrum voltage | - | 80 | - | nm | 1F=20mA |
View angle | - | ±30 | - | Deg | 1F=20mA |
Forward voltage | - | 1.2 | 1.6 | V | 1F=20mA |
Reverse current | - | - | 10 | ｕA | VR=5V |
RS232 (3-wire system, full duplex) index | |||||
Baud rate | 256000Hz downward compatibility | ||||
Data bits | 8 digits | ||||
Physical interface | 3-pin phoenix terminal | ||||
RS 485 (2-wire system, half duplex) index | |||||
Error rate | <10^-9 | ||||
Bit rate | 0-400Kbps | ||||
Physical interface | 3-pin phoenix terminal | ||||
Contact closure index | |||||
Input electrical parameters | Dry node, not charged (short or disconnected) | ||||
Output electrical parameters | Dry node, not charged (short or disconnected) | ||||
Output relay maximum switching voltage | 250VAC/220VDC | ||||
Output relay maximum switching current | 2A | ||||
Mechanical durability of output relay | 100,000,000times | ||||
Maximum output power of relay | 60W | ||||
Physical interface | 2-pin phoenix terminal (transmitter) Switch button (receiver) | ||||
Other index | |||||
Operating temperature | -20°C ~75°C | ||||
Storage temperature | -40°C ~85°C | ||||
Power supply | 12V1A | ||||
Power dissipation | ＜1.5W | ||||
