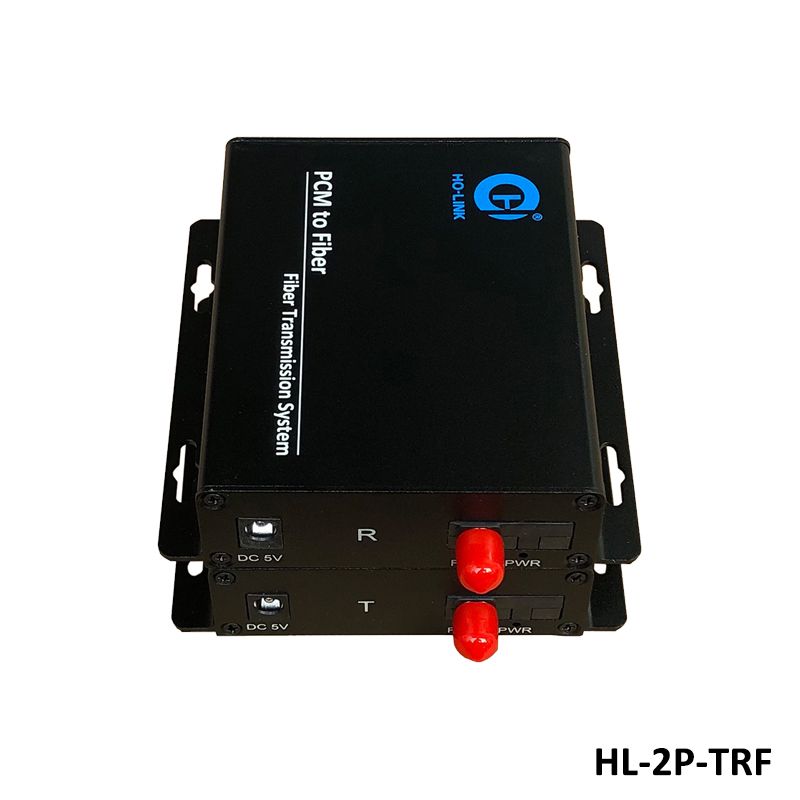

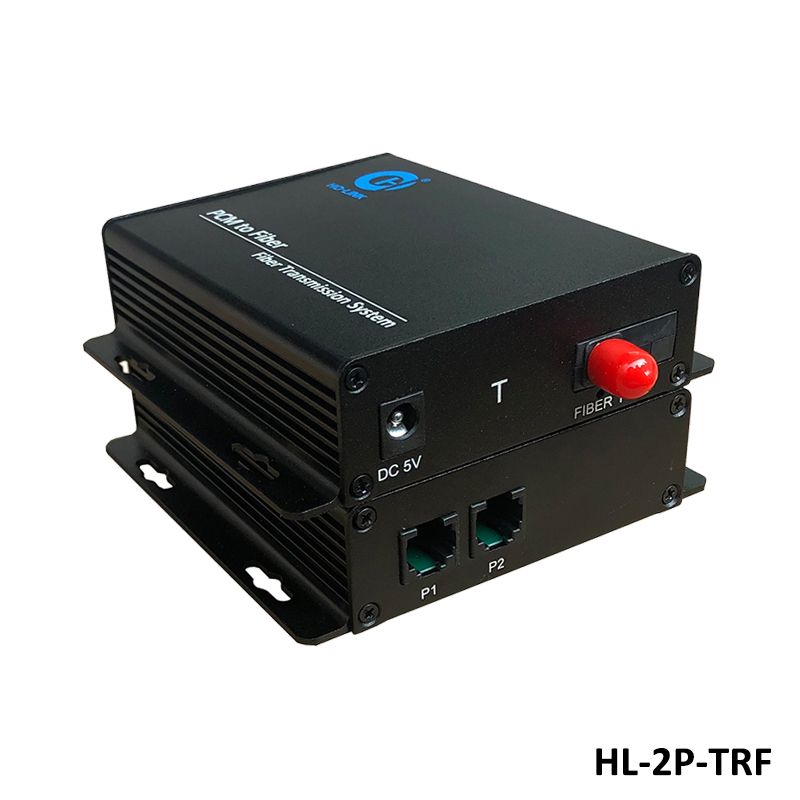

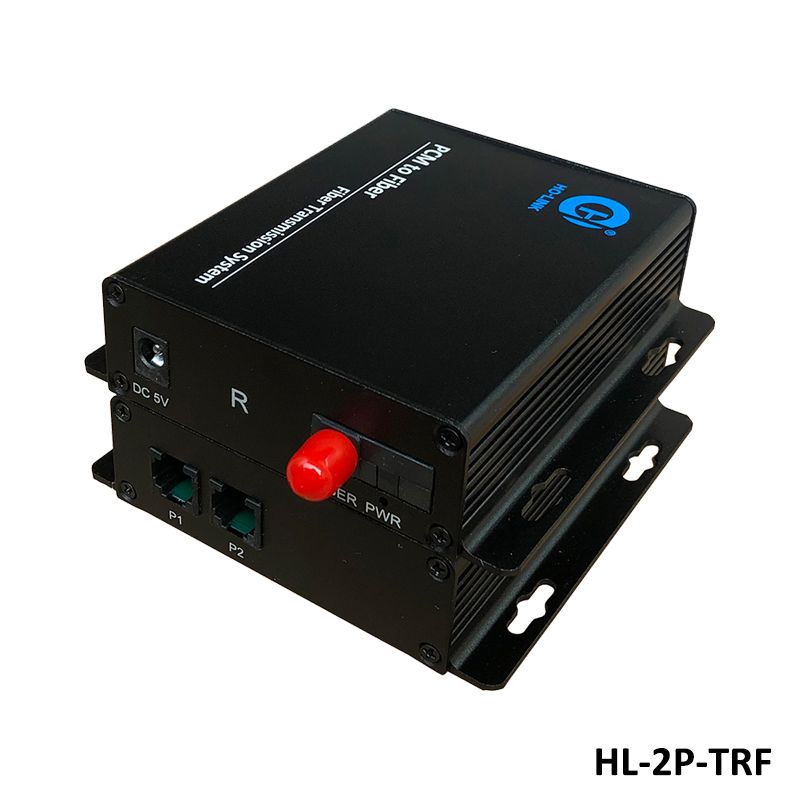

HL-2P-TRF bộ chuyển đổi quang thoại 2 kênh HO-LINK
Bộ chuyển đổi quang thoại Ho-Link HL-2P-TRF sử dụng một chip ghép kênh kỹ thuật số đặc biệt, tích hợp gần như tất cả các chức năng logic kỹ thuật số trong thiết bị, do đó cải thiện đáng kể hiệu suất của sản phẩm và giảm giá thành. Thiết bị có hiệu suất tuyệt vời, hoạt động ổn định và đáng tin cậy, tiêu thụ điện năng thấp, tích hợp cao, kích thước nhỏ và dễ dàng lắp đặt và bảo trì. Bộ chuyển đổi quang thoại HO-LINK có thể sử dụng 1 sợi quang duy nhất để truyền 2 kênh tín hiệu điện thoại.
Đặc trưng của bộ chuyển đổi quang thoại 2 kênh HO-LINK
- Cung cấp giao diện điện thoại 2 kênh
- Sử dụng biến tần âm thanh và bộ ghép quang điện để tách hoàn toàn giao diện điện thoại và các mạch điện khác
- Giao diện thoại hỗ trợ ID người gọi và cung cấp tín hiệu đảo ngược cực
- Mỗi tín hiệu thoại có ba mức bảo vệ điện áp quá dòng
- Truyền dẫn chế độ đơn tiêu chuẩn thông thường 20KM, đa chế độ 1KM, chế độ đơn xa nhất có thể được tùy chỉnh lên đến 100KM
- Truyền dẫn cáp quang đơn f iber / kép ( tùy chọn )
- Không nén, không có độ trễ, giọng nói có độ trung thực cao
- Cắm và chạy, không gỡ lỗi
- Chức năng hiển thị trạng thái LED hoàn hảo, dễ bảo trì và quản lý
- Thiết bị phân biệt giữa bộ chuyển đổi và bộ thu , và nhãn phân biệt công tắc chuyển tiếp và điện thoại
Thông số kĩ thuật của bộ chuyển đổi quang thoại 2 kênh HO-LINK HL-2P-TRF
FX0 relay (switch) | |||||||
Serial no. | Parameter | Symbol | Min value | Typical value | Max value | Unit | Remarks |
1 | Fluid flow voltage | VR | 30 |
| 120 | VRMS | （17-60）HZ |
2 | Ring to check the voltage |
| 35 |
|
| V |
|
3 | Frequency ring detection |
| 17 |
| 60 | Hz |
|
4 | 2-wire AC impedance |
| 200Ω+ 680Ω// 0.1uF |
| Off-hook state | ||
5 | Return loss |
| 20 | 40 |
| db |
|
6 | Depth of parallelism |
| 60 | 70 |
| db |
|
7 | Common mode rejection ratio | CMRR | 60 | 70 |
| db |
|
8 | Power supply rejection ratio | PSRR |
| 30 |
| db |
|
9 | Idle channel noise | NC |
| 75 |
| db |
|
FXS user（telephone） | |||||||
Serial no. | Parameter | Symbol | Min value | Typical value | Max value | Unit | Remarks |
1 | Fluid flow voltage | VR |
|
| 150 | VRMS |
|
2 | Ringing voltage | Vring |
| 75 | 90
| V
|
|
Ringing frequency |
| 17 |
| 60 | Hz |
| |
3 | Cutting fluid time |
|
|
| 200 | ms |
|
4 | 2-wire AC impedance |
| 200R + 680R // 0.1uF |
| Can be adjusted to 600Ω | ||
5 | Return loss |
| 20 | 40 |
| db |
|
6 | Depth of parallelism |
| 60 | 70 |
| db |
|
7 | Common rate rejection ratio | CMRR | 60 | 70 |
|
|
|
8 | Power supply rejection ratio | PSRR |
|
|
|
|
|
Vcc |
|
| 30 |
| db |
| |
Vbat |
|
| 30 |
| db |
| |
9 | Idle channel noise | NC |
| 75 |
| db |
|
Telephone physical connector | RJ11 | ||||||
Fiber index | |||||||
Module type | Single fiber（standard） Multi-mode is optional | ||||||
Wavelength | 1310nm 1550nm（Option is based on device function） | ||||||
Module rate | 155Mbps/1.25Gbps（Option is based on device function） | ||||||
Power supply | DC 5V1A | ||||||
Dimensions | 104*104*28mm | ||||||
Material | Aluminium ally | ||||||
Tx power | ＞-12db | ||||||
Rx sensitivity | ＞-24db | ||||||
Fiber connector | FC （standard）SC/ST/LC(optional) | ||||||
Other index | |||||||
Working temperature | -20°C ~70°C | ||||||
Storage temperature | -40°C ~85°C | ||||||
MTBF | >100,000hours | ||||||
