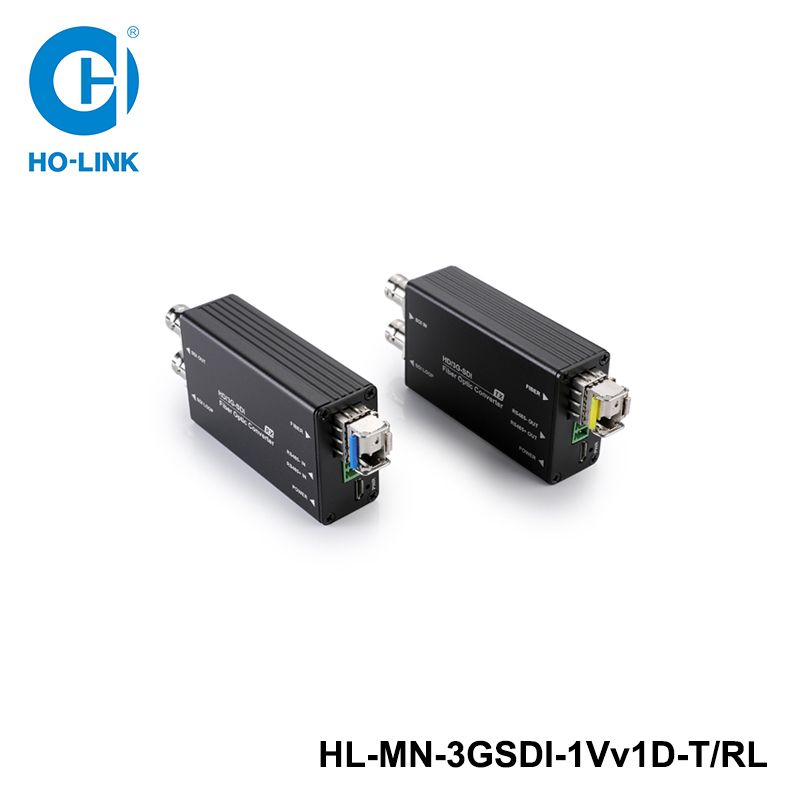

Bộ chuyển đổi SDI qua quang mini HO-LINK HL-MN-3GSDI-1Vv1D-T/RL
Bộ chuyển đổi SDI sang quang mini HO-LINK sử dụng cho tín hiệu HD-SDI/3G-SDI áp dụng công nghệ truyền dẫn cáp quang gigabit kỹ thuật số tiên tiến quốc tế, tín hiệu video HD-SDI/3G-SDI có thể được truyền qua một sợi quang mà không bị biến dạng, chất lượng cao, khoảng cách truyền xa. Dòng thiết bị chuyển đổi video sang cáp quang này có hiệu suất ổn định, chất lượng hình ảnh rõ nét và độ ổn định cao với đèn LED báo trạng thái trên thân thiết bị. Trạng thái làm việc của các thiết bị có thể được quan sát trực quan. Bên cạnh đó, giá trị công tắc, điện áp, trạng thái làm việc và thông tin tín hiệu ngược hữu ích khác có thể được điều khiển bằng RS485 hoặc RS232. Điều này đảm bảo thiết bị của chúng tôi linh hoạt hơn khi có yêu cầu khác nhau của khách hàng.
Thông số đặc trưng của bộ chuyển đổi SDI qua quang mini HO-LINK
- 1.Một lõi quang truyền một kênh video 3G-SDI chuyển tiếp với vòng lặp và một kênh dữ liệu RS485 ngược
- 2. Độ phân giải tối đa 1920*1080@60Hz và khả năng tương thích ngược
- 3. Tương thích ngược với nhiều tín hiệu và tốc độ khung hình khác nhau
- 4. Truyền video thời gian thực với chất lượng và độ phân giải vượt trội
- 5. Hỗ trợ chức năng định thời lại, giúp truyền chuyển đổi theo tầng ổn định hơn
- 6. Hỗ trợ chức năng lặp video
- 7. Hỗ trợ dữ liệu RS485 đảo ngược một kênh
- 8. Tương thích đa chế độ đơn, khoảng cách truyền đa chế độ 500M, khoảng cách truyền đơn chế độ 20KM
- 9. Trì hoãn <2 phút
- 10.Plug and play, không cần thiết lập
- 11. Các thiết bị được sử dụng theo cặp, lưu ý rằng các thiết bị được phân biệt bằng bộ phát và bộ thu
Thông số kĩ thuật của bộ chuyển đổi SDI qua quang mini HO-LINK HL-MN-3GSDI-1Vv1D-T/RL
Fiber index | |
Wavelength | 1310nm-1550nm |
Rate | 3Gbps |
Tx power | ＞-5db |
Rx sensitivity | ＞-14db |
Fiber connector | LC |
Video index | |
Standard | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI |
Input/Output rate | 2.97Gbit/s |
Support resolution | 1080P60Hz 1080P59.94Hz 1080P30Hz 1080P25Hz 1080P24Hz 1080i60Hz 1080i50Hz 1080P50Hz 720P60Hz 720P50Hz PAL(576i50Hz) NTSC（480i60Hz）
|
Alternating-current impedance | 75ohms |
The signal swing | 800mV±10% |
Physical interface | （-75 BNC connector） |
Data index | |
Level type | RS485（2 wiring system） |
Error rate | <10^-9 |
Rate | 0-400Kbps |
Physical interface | Phoenix terminal |
Other index | |
Operating temperature | -20°C ~75°C |
Storage temperature
| -40°C ~85°C |
Power supply mode | 5V |
Power dissipation | ＜1.5W |
Power physical interface | micro-USB |
