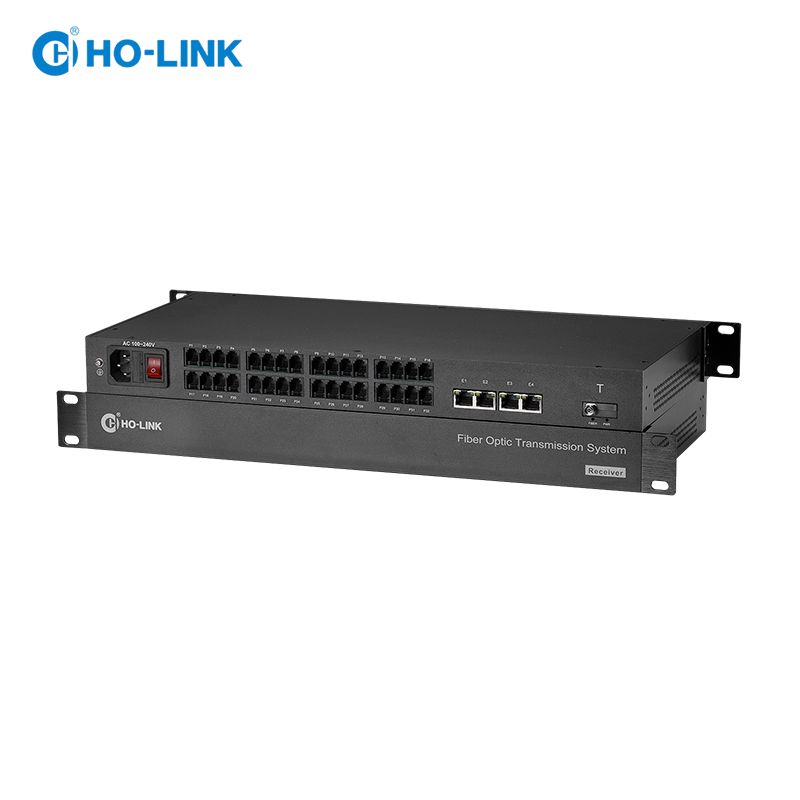

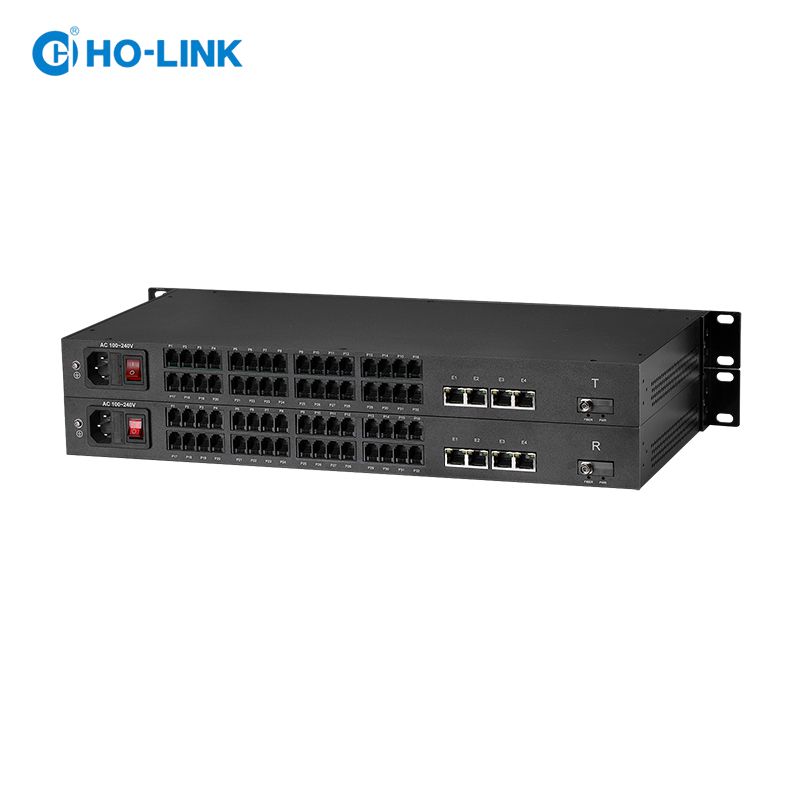

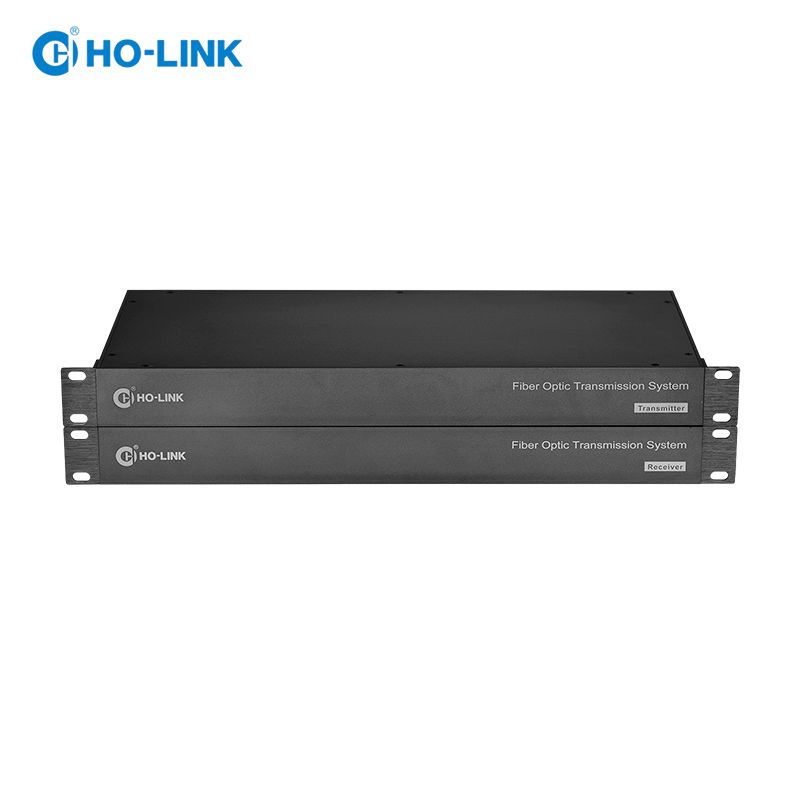

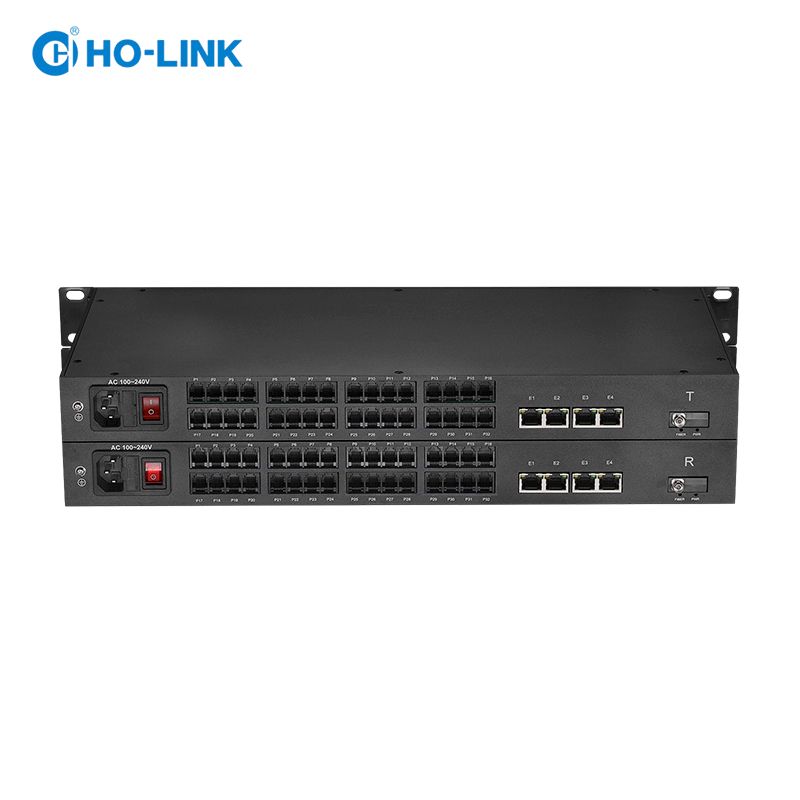

HL-32P4E-TRF bộ chuyển đổi quang thoại 32 kênh kèm cổng mạng HO-LINK
HL-32P4E-TRF là bộ chuyển đổi quang thoại thương hiệu Ho-Link. Thiết bị này sử dụng chip ghép kênh kỹ thuật số đặc biệt, tích hợp hầu hết tất cả các chức năng logic kỹ thuật số trong thiết bị, do đó cải thiện đáng kể hiệu suất của sản phẩm và giảm chi phí. Thiết bị có hiệu suất tuyệt vời, hoạt động ổn định và đáng tin cậy, tiêu thụ điện năng thấp, tích hợp cao, kích thước nhỏ và dễ cài đặt và bảo trì. Thiết bị có thể sử dụng một sợi quang single mode để truyền tín hiệu đồng thời cho 32 kênh RJ11 và 4 kênh RJ45. Công ty chúng tôi có công nghệ cốt lõi, sử dụng công nghệ điều chế mã hóa xung PCM, chất lượng giọng nói rõ ràng, ổn định và đáng tin cậy, mỗi tín hiệu giọng nói đều có bộ phận bảo vệ điện áp quá dòng ba cấp, được sử dụng rộng rãi trong các đơn vị chính phủ, điện lực, an ninh công cộng , quân sự, hàng không dân dụng, hàng hải, khai thác mỏ, đường cao tốc và các mạng đại học hoặc mạng công cộng khác.
Thông tin đặc trưng của bộ chuyển đổi quang thoại 32 kênh sang quang kèm cổng mạng HO-LINK
- Cung cấp giao diện điện thoại 32 kênh
- Hỗ trợ 4 kênh 100m ethernet
- Sử dụng máy biến áp tần số âm thanh và bộ ghép quang điện để tách hoàn toàn giao diện điện thoại và các mạch khác
- Giao diện giọng nói hỗ trợ ID người gọi và cung cấp tín hiệu đảo cực
- Mỗi tín hiệu thoại có ba mức bảo vệ điện áp quá dòng
- Truyền chế độ đơn tiêu chuẩn thông thường 20KM, đa chế độ 1KM, chế độ đơn xa nhất có thể được tùy chỉnh lên tới 100KM
- Truyền dẫn sợi quang simplex / duplex (tùy chọn)
- Không nén, không chậm trễ, lời nói có độ trung thực cao
- Cắm và chạy, không gỡ lỗi
- Chức năng hiển thị trạng thái LED hoàn hảo, dễ bảo trì và quản lý
- Thiết bị phân biệt giữa máy phát và máy thu và nhãn phân biệt công tắc rơle và điện thoại
Mô hình kết nối bộ chuyển đổi quang thoại 32 kênh HO-LINK
Thông số kĩ thuật của bộ chuyển đổi quang thoại 32 kênh HO-LINK HL-32P4E-TRF
FX0 relay(switch) | |||||||
Serial no. | Parameter | Symbol | Min value | Typical value | Max value | Unit | Remarks |
1 | Fluid flow voltage | VR | 30 |
| 120 | VRMS | (17-60)HZ |
2 | Ring to check the voltage |
| 35 |
|
| V |
|
3 | Frequency ring detection |
| 17 |
| 60 | Hz |
|
4 | 2-wire AC impedance |
| 200Ω+ 680Ω// 0.1uF |
| Off-hook state | ||
5 | Return loss |
| 20 | 40 |
| db |
|
6 | Depth of parallelism |
| 60 | 70 |
| db |
|
7 | Common mode rejection ratio | CMRR | 60 | 70 |
| db |
|
8 | Power supply rejection ratio | PSRR |
| 30 |
| db |
|
9 | Idle channel noise | NC |
| 75 |
| db |
|
FXS user(telephone) | |||||||
Serial no. | Parameter | Symbol | Min value | Typical value | Max value | Unit | Remarks |
1 | Fluid flow voltage | VR |
|
| 150 | VRMS |
|
2 | Ringing voltage | Vring |
| 75 | 90
| V
|
|
Ringing frequency |
| 17 |
| 60 | Hz |
| |
3 | Cutting fluid time |
|
|
| 200 | ms |
|
4 | 2-wire AC impedance |
| 200R + 680R // 0.1uF |
| Can be adjusted to 600Ω | ||
5 | Return loss |
| 20 | 40 |
| db |
|
6 | Depth of parallelism |
| 60 | 70 |
| db |
|
7 | Common rate rejection ratio | CMRR | 60 | 70 |
|
|
|
8 | Power supply rejection ratio | PSRR |
|
|
|
|
|
Vcc |
|
| 30 |
| db |
| |
Vbat |
|
| 30 |
| db |
| |
9 | Idle channel noise | NC |
| 75 |
| db |
|
Telephone physical connector | RJ11 | ||||||
Fiber index | |||||||
Module type | Single fiber(standard) Multi-mode is optional | ||||||
Wavelength | 1310nm 1550nm(Option is based on device function) | ||||||
Module rate | 155Mbps/1.25Gbps(Option is based on device function) | ||||||
Power supply | AC 100~240V | ||||||
Dimensions | 445*220*44.5mm | ||||||
Material | Aluminium ally | ||||||
Tx power | >-12db | ||||||
Rx sensitivity | >-24db | ||||||
Fiber connector | FC (standard)SC/ST/LC(optional) | ||||||
Ethernet index | |||||||
Bandwidth | Adaptive 10/100Mbps rate | ||||||
Protocol | IEEE802.3 10Base-T Ethernet , IEEE802.3u 100Base-TX/FX Fast Ethernet , IEEE802.3x Flow control , IEEE802.1q VLAN,IEEE802.1p Qos,IEEE802.1d Spanning Tree | ||||||
Physical interface | RJ45 | ||||||
Other index |
| ||||||
Working temperature | -20°C ~70°C | ||||||
Storage temperature | -40°C ~85°C | ||||||
MTBF | >100,000hours |
