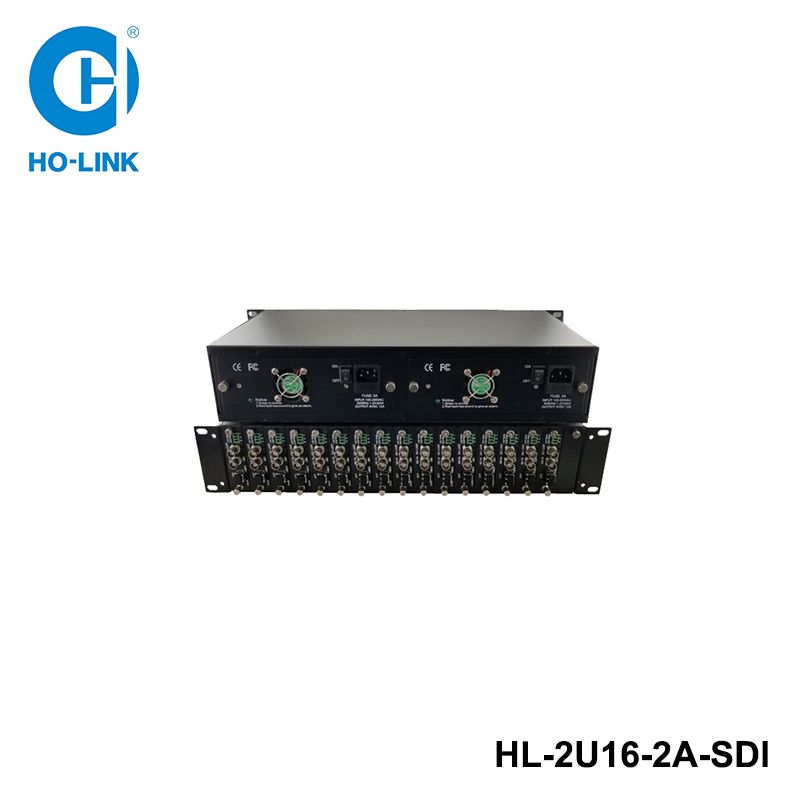

Khung nguồn tập trung cho bộ chuyển đổi SDI sang quang HO-LINK HL-2U16-2A-SDI

Ho-Link 2U Chassis là khung nguồn tập trung được thiết kế để chứa tối đa 16 module video 1-2 kênh và module video + tùy chọn 1-2 kênh. Khung nguồn sử dụng thiết kế bộ nguồn chuyển đổi 110/220 VAC (SMPS), giúp giảm khả năng xảy ra lỗi một module gây ra tắt máy hoặc hỏng hóc lớn của các module khác trong khung máy. Độ tin cậy và ổn định cao đảm bảo rằng nếu một module tắt, hoạt động của các module khác vẫn không bị ảnh hưởng. Một hoặc hai quạt làm mát không khí được lắp đặt bên trong để tăng cường hơn nữa hiệu suất vượt trội của hệ thống và loại bỏ sự cần thiết phải bảo trì định kỳ. Thông tin trạng thái có thể được đọc thông qua các chỉ báo LED trên các module đã cài đặt. Tất cả các module được lắp đặt trong khung máy đều có thể hoán đổi nóng, do đó không cần phải tắt nguồn khung máy khi thay thế các module.

Hướng dẫn lắp đặt khung nguồn tập trung cho module SDI qua quang 1-2 kênh HO-LINK

  1. Khi bạn mở gói sản phẩm này, vui lòng kiểm tra các thiết bị có danh sách đóng gói.

  2. Lắp khung nguồn tập trung 16 khe vào tủ rack 19” và cố định nó .

  3. Cắm module bộ chuyển đổi video vào thanh ray dẫn hướng của khe cắm. Đảm bảo rằng phích cắm nguồn của module bộ chuyển đổi video được cắm vào cổng nguồn của thiết bị. Khi module bộ chuyển đổi đã khớp hoàn toàn và chắc chắn vào khung máy, hãy siết chặt các vít. Làm theo các bước trên, cài đặt tất cả các module bộ chuyển đổi cần thiết trong thùng máy, sau đó chặn bất kỳ khe cắm nào tạm thời không sử dụng.

  4. Nếu khung máy có nguồn điện kép, vui lòng bật cả hai nguồn điện và chúng sẽ hoạt động cùng nhau. Điều này sẽ kéo dài vòng đời của bộ nguồn và có thể đảm bảo khung máy hoạt động bình thường trong trường hợp một trong số chúng bị hỏng.

Thông số kỹ thuật của khung nguồn tập trung 16 bộ chuyển đổi SDI qua quang dạng module HO-LINK

  Khe cắm module có sẵn: 16

  Module chuyển đổi video được điều chỉnh: 1-2 video hoặc 1-2 video+tùy chọn

  Nguồn vào : AC 100 V~260 V

  Nguồn điện ra: DC5V

  Kích thước:L423 ,W230,H90 mm ;19 inch 2U

  Trọng lượng vận chuyển: 5,4Kg

  Thuộc về môi trường

  Xây dựng: Nhôm

  MTBF: > 100.000 giờ

  Nhiệt độ hoạt động: -20° C đến +75° C

  Nhiệt độ bảo quản: -40° C đến +85° C

  Độ ẩm tương đối: 0% đến 95% (không ngưng tụ)

Packing list
